Las cámaras de temperatura negativa
En las cámaras de mantenimiento de congelados y Túneles de congelacion, la temperatura superficial exterior en el suelo puede ser negativa ocasionando la congelacion del vapor de agua que esté condensando sobre esta superficie si no existe una circulacion de aire que evacue el frio que atraviesa el aislante colocado como aislamiento de suelo. Para airear una cámara frigorífica de temperatura negativa, la ejecucion de la solera de la camara debe ir precedida de la construccion de un vacío sanitario que permita la circulacion del aire, si la planta no esta construida en la planta alta de un edificio.
Para el aire circule por el vacio sanitario evacuando las frigorias que atraviesan el aislante de modo natural es preciso una diferencia de cota en el orificio de entrada y salida del aire en el vacío sanitario. En el caso de que no sea posible esta diferencia de cotas, se podrá recurrir a su ventilacion mecanica.

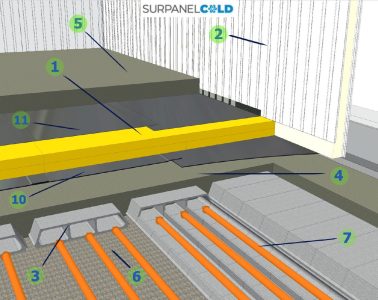

- Plancha de Poliuretano.
- Panel Vertical.
- Bovedilla de vacío sanitario.
- Presolera de hormigón.
- Solera de Hormigón.
- Hormigón de Limpieza.
- Aire en Circulación.
- Entrada de aire al vacío sanitario.
- Salida del aire al vacío sanitario.
- Tela asfáltica.
- Film de polietileno.
La circulación del aire a través del vacío sanitario impide la congelación del suelo. En la imagen se aprecia la disposición de las bovedillas, que pueden ser tubos fibrocemento u otro sistema ejecutado por la obra civil.

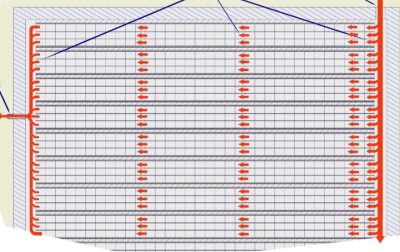

En el vacío sanitario se dejan dos colectores longitudinales en la cámara para entrada y salida de aire, y se colocan los huecos de la bovedillas o tubos de fibrocemento de forma transversal para que el aire circule por toda la superficie del suelo de la cámara.
